綜合成像性能檢測模體

進口產品，具體價格和貨期請咨詢： 134-7367-2973 微信同號

以下圖片和參數，僅供參考?。?！更多詳情，請咨詢：134-7367-2973 微信同號

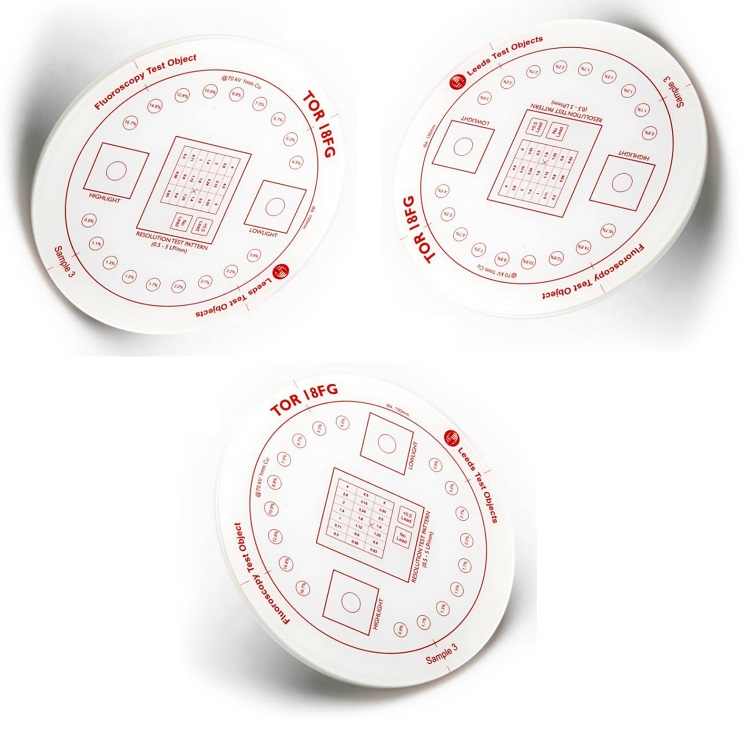

綜合成像性能檢測模體將線對卡和低對比度測試點有規律的集成在一塊金屬板上并且表面標注有對應的讀數，方便檢測快速完成

設備的常規檢測任務。用于透視影像和間接透視系統的穩定性試驗。 TOR 18FG模體作為常規測試體模，可快速并簡易的以周或

月為周期對系統的成像性能進行持續檢測，尤其是對那些依賴定期維護設備。當完成初始灰度級檢測后，只需對檢測到的圖像細

節和條形圖的數量進行統計，即可量化圖像質量。對這些數據的持續追蹤記錄將有助于用戶跟蹤系統的性能情況，對可能出現的

問題進行及時預判及校準。 Leeds TOR18FG 是一種常見的模型，旨在每周和/或每月使用，以提供對成像性能的持續檢查，特別

是那些最容易變質的方面。在初始灰度檢查之后，只需計算檢測到的細節數量和圖像中解析的條形圖案數量，即可測量圖像質量。

這些數字的持續記錄將揭示成像性能惡化的任何趨勢。 美國醫學物理學家協會 （AAPM） 的第 142 任務組 （TG-142）

建議在表 II：成像中的月度質量保證 （QA） 期間檢查平面 kV 成像。

可以進行以下檢查：顯示屏亮度和對比度調整（高光和低光細節）分辨率限制（0.5 至 5.0 LP/mm）低對比度大細節檢測能力

（18 個細節，直徑 8 毫米）圓形幾何圖形 （引導圓）   TOR 18FG模型裝在一個保護盒中，帶有1 x 銅濾光片 1.0mm x 150mm

x 150mm 使用方法： TOR 18FG模體是專用于檢測X線攝片質量的體模, 包括一塊圓盤形體模和一片1mm厚的銅板。圓盤形體模

上有18個直徑為8mm的圓盤, 用于檢測低對比度分辨率, 檢測范圍為0. 9%～16%; 21組細條線用于檢測分辨率, 每組有5條細線,

檢測范圍為0.5～5LP/mm。銅板主要用于濾過。曝光后，通過細數圖像上能清晰分辨的小圓盤數目, 并根據廠商提供的對照表,

可讀取低對比度分辨率的數值。 能顯示的小圓盤 數目越多, 低對比度分辨率越好。在圖像中心的白色小方框內自上向下再自左向

右的順序, 讀 取能清晰分辨的條紋序號, 查對廠商提供的條紋- 分辨率對照表, 可確定平面空 間分辨率的數值。 F.O.V TOR 18FG

我們可以根據要求提供直徑更小的視野版本的 TOR 18FG，其功能與標準體模相同（適用于迷你 C 臂）。

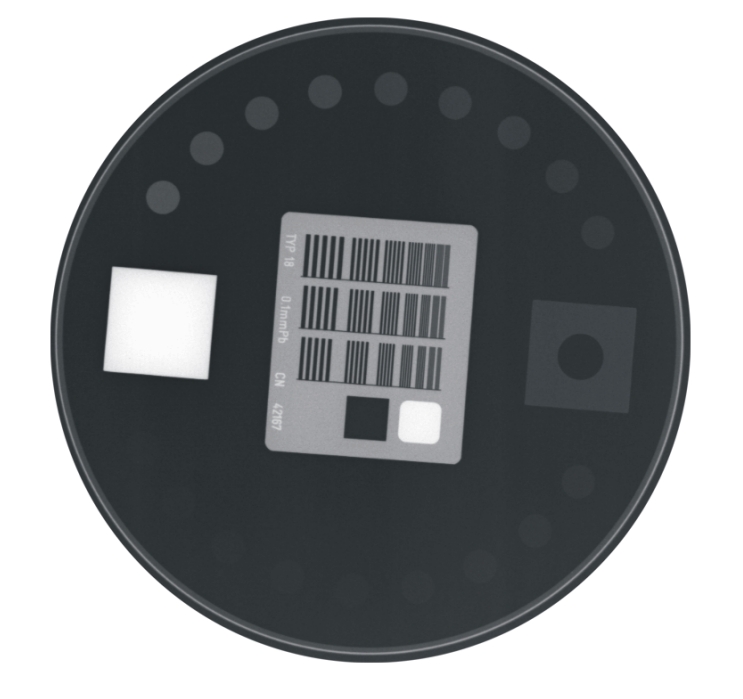

TOR 18FG型X射線模體,Leeds TOR 18FG綜合成像性能檢測模體成像效果圖
