乳腺細節CDMAM3

1. 模體簡介

乳腺攝影至關重要的是可以區分非常小的對比度和直徑對象，因此對于乳腺 X 光檢查設備應定期進行監測。這通常是通過對 X 射線設備的物理參數，屏片組合，顯影處理和觀察條件進行測量而得到的。乳腺 X 光檢查系統評價圖像質量-細節對比度圖像模體，通過對低對比度的物體的檢測評價圖像質量。在乳腺模體中，材料(金箔)的直徑為 0. 1 - 3.2 毫米，厚度為0.05 至 1.6μm ，產生輻射對比范圍約為 1 - 25%標準條件（ Mo/ 30mm Mo 28 千伏）。隨著數字乳腺 X 線攝影技術的不斷完善，圖像質量不斷提高，可分辨對比度范圍更大，乳腺模體針對數字乳腺 X 光機進行升級，更有利于新系統的評估。

2. 乳腺模體

材料(金箔)直徑范圍從 0.06 至 2.0 毫米，厚度為0.03至2.0μm ，輻射對比范圍約為 0. 5 - 30%標準條件（ Mo/ 30mm Mo 28 千伏）。

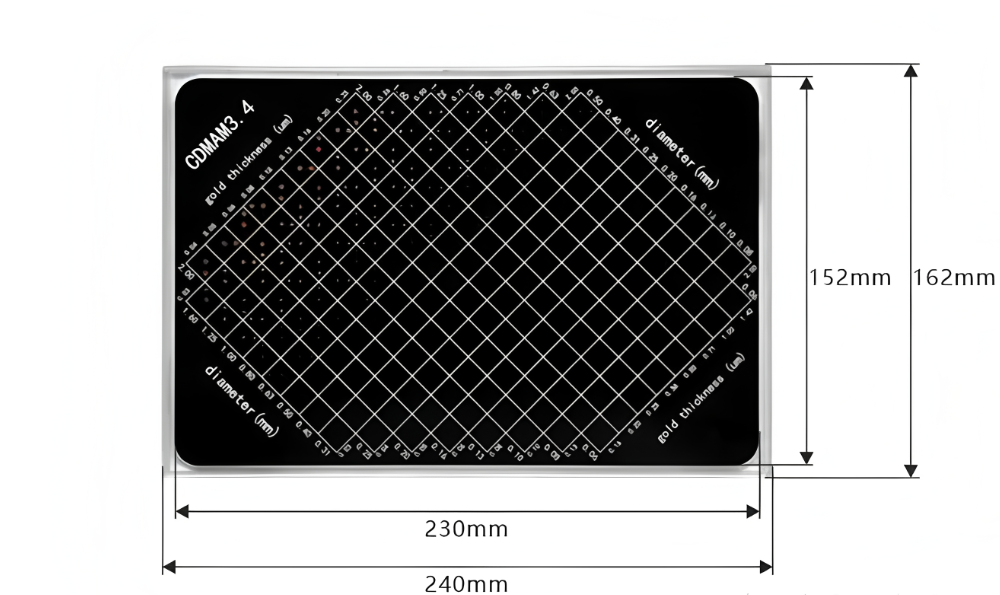

所述乳腺模體，在圖A . 1中示出，由一個鋁質基板和不同厚度和直徑的金箔組成，并覆蓋有機玻璃。模體還提供 4 個有機玻璃板，每一個厚度為 10 毫米。模體和有機玻璃板的尺寸與標準的乳腺 X 線片尺寸一致（ 180 × 240 毫米）。

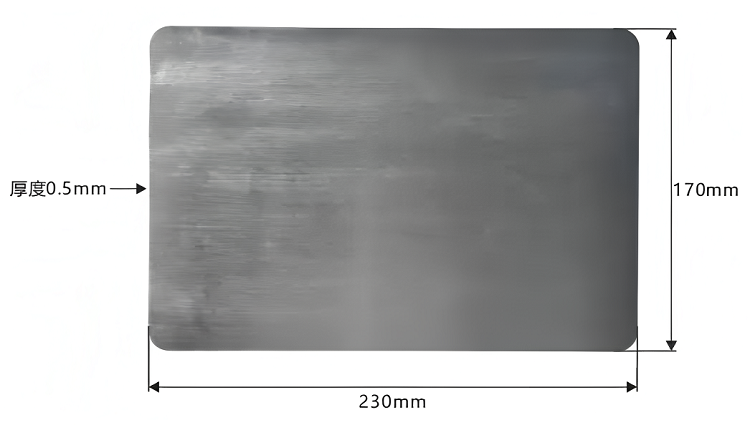

2. 鋁基

鋁基由鋁1050（ 99. 5％純度的鋁），厚度為0 . 5毫米構成。所述底座基本已經拋光黑色陽極氧化膜。不同厚度和直徑的金箔（ 99.9999％純金）附著在鋁質基板上。金箔排列在一個矩陣 16 行 16 列中（見表A. 1 ）。矩陣旋轉 45 ° , 使傾側效果減到最小（光密度變化)。在一排金箔直徑是恒定的，金箔厚度按指數遞增，從 0.03至 2.00 微米，步長約為25 至 33％。

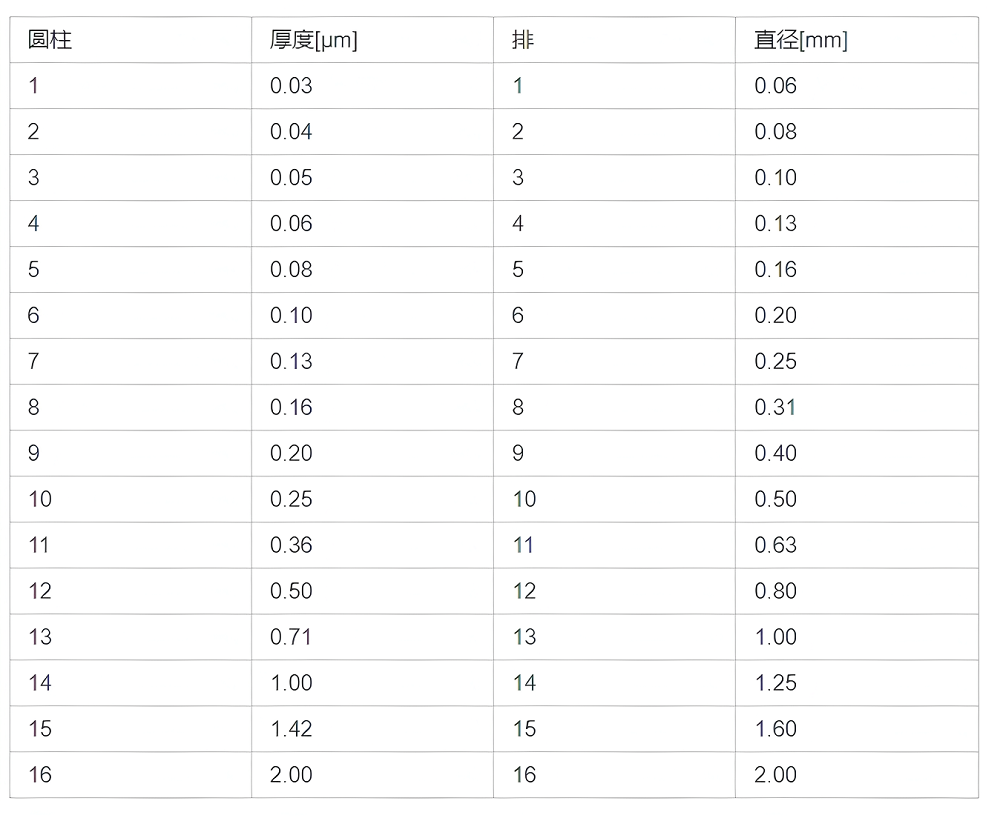

表 A. 1 模體內金箔的厚度及尺寸

每平方包含兩個相同的圓孔，一個在中心，另一個在該平方隨機選擇的角落，用來驗證每個對象的成像顯示，避免出現誤判。按照模體的設計使用先進的乳腺X光檢查系統（高分辨屏片系統或數字乳腺 X 線攝影）采用標準條件曝光，應至少觀察到一半以上的孔徑。

3. 有機玻璃蓋

模體上蓋由 5 毫米厚的有機玻璃（聚甲基丙烯酸甲酯）組成。在 2mm深度的空腔一直研磨，以容納鋁基和金箔。該組件（ PMMA+鋁）由 10mm 當量的有機玻璃組成，標準乳腺攝影曝光條件下進行。有機玻璃蓋和鋁基材之間的絲網印刷的透明 X 射線對比涂料已被放置，呈現出格子，盤的厚度和直徑的金箔。因此，該 X 射線圖像將顯示若干排列成 16 列和 16 行的正方形的，與盤直徑所示的每一行和磁盤厚度為每列。

4. 有機玻璃板

該乳腺模體有 4 塊有機玻璃板，針對不同的乳房厚度的模擬。該板的厚度各為 10mm，在其他方面相同的尺寸的模體。為了方便識別在任何添加板的數量和相對位置的 X 射線圖像，它們被標記在一個角落里有透視對比。


5. 吸收特性

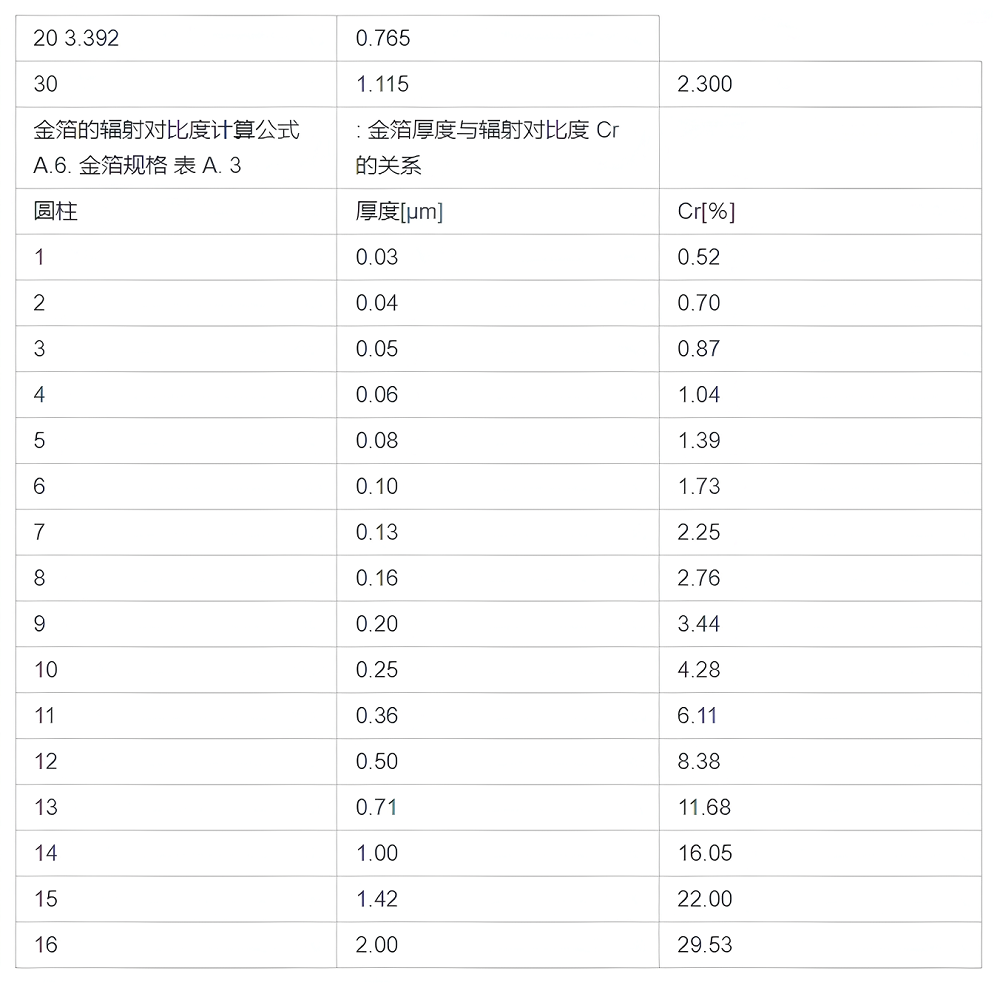

在標準的乳腺 X 線曝光條件（ Mo/30mmMo 28 千伏），模體擁有有機玻璃相當于厚度為 10 毫米。這些條件將導致半價層在約 0.65 毫米鋁的像平面上，當所有四個有機玻璃板相加。這表明約 19 千伏的有效能量，根據表A.2 黃金的線性衰減系數 G = 175 mm-1 在這個能量。表 A. 2 單色輻射的能量與質量衰減系數 μ/ p 鋁的半價層能量[keV] μ/p[cm2/g] HVL[mm Al] 10 25.82 0.099 15 7.836 0.327

7. 模體的使用指南

使用模體檢測圖像質量的過程中，乳腺模體應該定位在乳腺機胸壁側，并與一塊或多塊有機玻璃板組合。有機玻璃板的標記應在濾線柵的胸壁側對準，如圖所示。選擇需要曝光技術的條件： -管電壓 -焦點大小 -帶或不帶濾線柵 -手動或自動曝光 -帶或不帶壓迫板曝光條件調節需要保證不同厚度的模體下圖像的光密度在一定范圍內變化。

8. 評估乳腺模體圖像

乳腺圖像可以打印膠片通過人眼進行觀察，或在數字環境中通過乳腺分析軟件進行評估。說明書后續部分將重點介紹該評估軟件。通過人眼評估乳腺圖像質量至少需要三位有經驗的檢測人員獨立完成。
