乳腺CBCT性能檢測模體WS818-2023

實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號

以下參數，僅供參考！！！更多詳情，請咨詢：134-7367-2973 微信同號

符合 WS 818-2023《錐形束 X 射線計算機體層成像（ CBCT）設備質量控制檢測標準》

A. 1. 模體簡介 乳腺CBCT性能檢測模體用于乳腺CBCT（乳腺頜面錐形束計算機斷層掃描） 設備質量控制性能檢測 。符合 WS 818-2023《錐形束 X 射線計算機體層成像（ CBCT）設備質量控制檢測標準》 。 模體模擬女性乳腺的大小和形狀， 模體里面包含了不同的乳腺組織替代品來模擬真實的乳腺組織。 模體包含了 3 個模塊， 分別是均勻性模塊 、高對比分辨力測試模塊 、低對比分辨力測試模塊 ，水的CT值模塊等。

乳腺 CBCT 測試模體示意圖

A.2. 檢測項目 可檢測的性能指標有： 圖像均勻性 、高對比分辨力 、低對比分辨力 ，水的CT值等。

A. 3. 技術參數

1、模體總的外形尺寸： 呈半橢球形 ，直徑 130mm ，高度 100mm（不包含安裝固定部分） 。 2、模體材質： 環氧樹脂 （腺體和脂肪的混合材料） 。 3、高對比分辨力測試模塊 ：直徑 130mm， 模塊厚度5mm。 鈣化點簇包含了 160 μm 、 240μm 、 320μm 等共 8 組細節（分別 為： 160μm、 200μm、 240μm、 290μm、 320μm 、 400μm 、 540μm 、 700μm） 。所有鈣化點簇均勻分布在直徑 80mm 的中心圓位置處。 4、低對比分辨力測試模塊 ：直徑 130mm，模塊厚度 10mm。包含了 1mm ~ 14mm 共 12 個細節（分別為 1.0mm、 2.0mm、 3.0mm、 4.0mm、 5.0mm、 6.0mm、 7mm 、 8.0mm、9.0mm 、 10mm 、 12mm 、 14mm 共 12 個細節） 。均勻分布在直徑 60mm的中心圓位置處。 5、水的 CT 值均勻性模塊： 直徑 130mm ，模塊厚度為 10mm。 6 、環氧樹脂均勻性模塊： 直徑 130mm。 7、安裝固定部分放置著氣泡水平儀 ，用于整個模體的水平調節。 8、在模體的不同模塊細節測量中心位置處 ，刻畫激光對準線 ，及十字激光對準線。

高對比度分辨力模塊示意圖

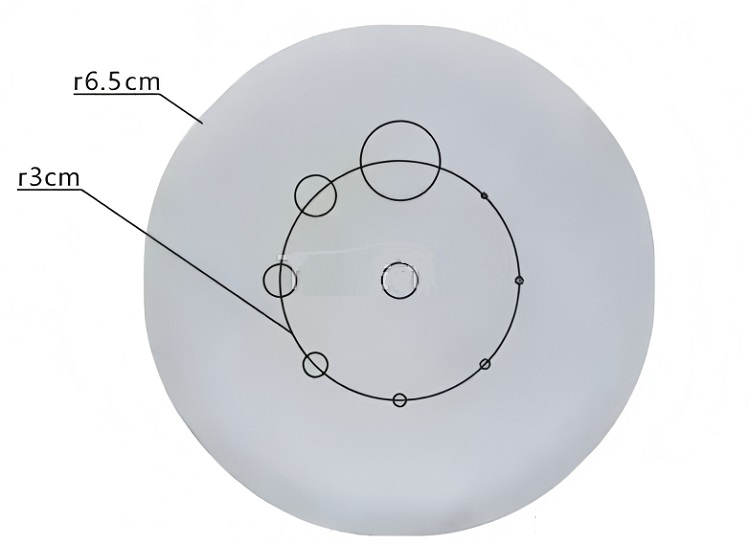

低對比度分辨力模塊示意圖

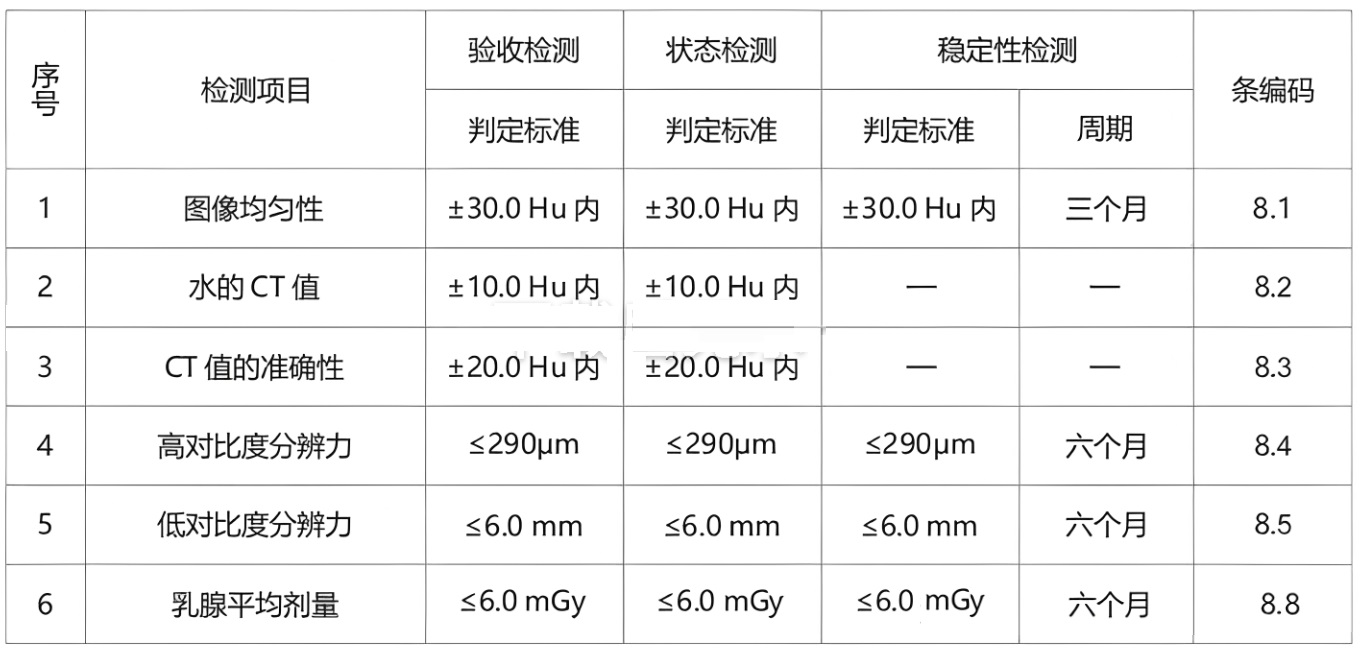

2.乳腺 CBCT 設備檢測項目與技術要求 乳腺CBCT設備檢測項目與技術要求應符合表A. 1 要求。 表A. 1 乳腺 CBCT 設備檢測項目與技術要求

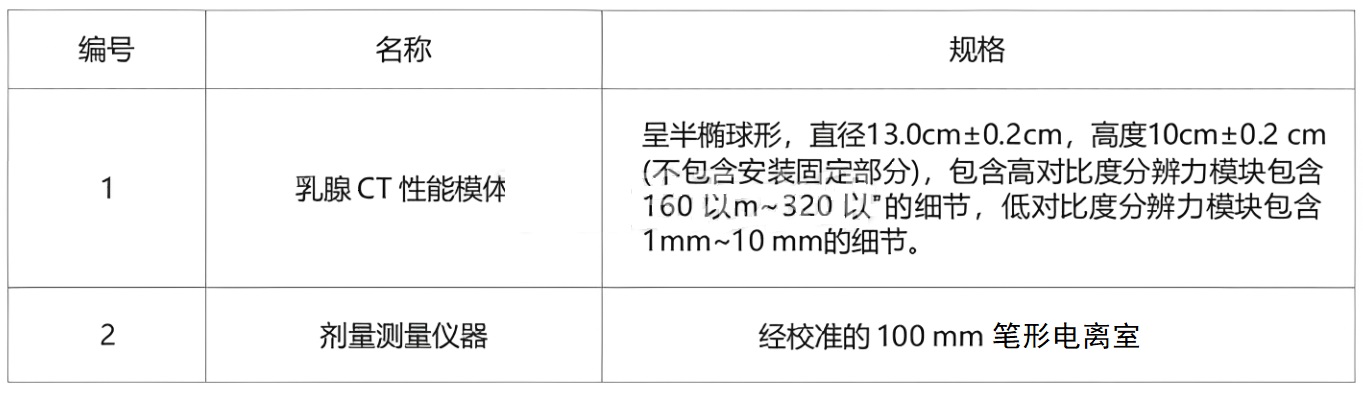

乳腺 CBCT 設備質量控制檢測所需設備質量控制檢測所需設備與用具見表 A.2。 表 A.2 乳腺 CBCT 設備檢測項目所需要的設備與用具

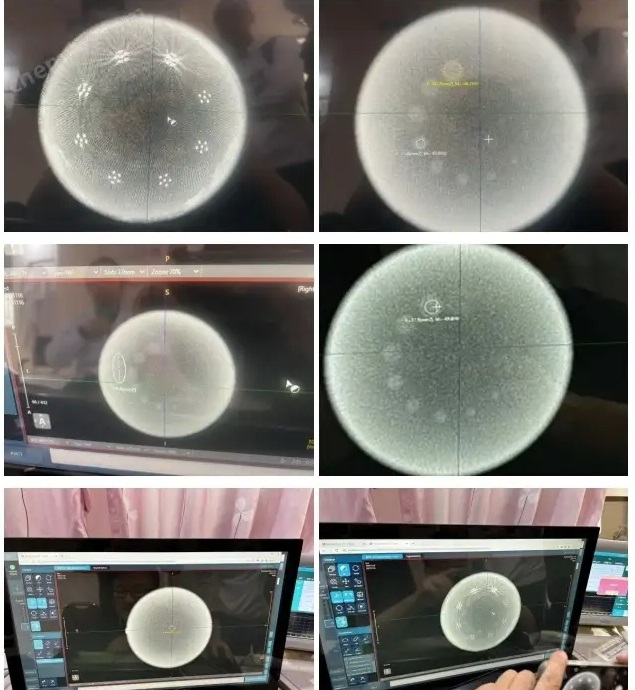

3.乳腺 CBCT 設備模擬報告 為了所購買的模體能夠滿足標準， 能夠在乳腺CBCT檢測工作中正常使用 ，投標人 須提供所投乳腺CBCT模體型號的模擬報告。 掃描圖：

現場操作圖：
